ИБП Riello делятся на 8 категорий. Наш подопытный, WP65 относится с категории WP,

которую производитель позиционирует "для защиты электропитания персональных

компьютеров, офисных АТС и другого офисного оборудования, некритичного к форме

напряжения".

Производитель заявляет следующие характеристики изделия:

ИБП поставляется в стандартном "retail box ", предназначен для розничной продажи конечному пользователю.

Отсутствие сетевого шнура не позволяет проверить изделие при покупке. С другой стороны, подход к комплектации понятен. Сетевой шнур у покупателя предположительно имеется. Возможно, Российские дистрибьюторы будут вкладывать перевод инструкции и свой гарантийный талон. Гарантию на свои изделия производитель устанавливает на 2 года с момента выпуска ИБП.

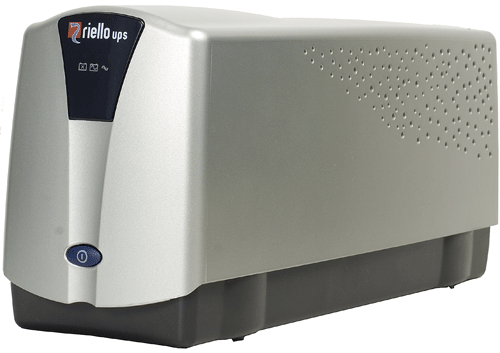

Дизайн данной серии ИБП разрабатывала европейская дизайн-студия Samaini. Занятно, но в интернете её имя встречается только в контексте изделий Riello. Тем не менее, дизайн изделия элегантен, выполнен в серебристо-черных тонах.

Кнопка включения удобная. Сверху под логотипом находятся три подсвечивающиеся светодиодами пиктограммы, информирующие о состоянии ИБП. Вентиляционные отверстия выполнены художественной перфорацией с боковых сторон верхней части корпуса.

Корпус ИБП выполнен полностью из пластика и состоит из двух частей — верхней и нижней. Они соединены посредством пазов и шести шурупов. Отверстия для шурупов по совместительству являются ножками. Напрашивающихся резиновых ножек-заглушек не предусмотрено. Качество литья приличное, облоя не обнаружено. Задняя панель выполнена в традиционном для данного типа устройств исполнении. В верхней чести интерфейсный разъем RS-232с для связи с компьютером или управляющим устройством, и два разъема RJ-45 которые позволяют подключить телефон через ИБП.

В нижней части находится один входной силовой разъем с колодкой предохранителя и три выходных разъема IEC320.

Внутреннее устройство

В ИБП установлен аккумулятор CSB HR 1234 F2 производства тайваньской компании CSB. Его ёмкость 9 Ач, рабочее напряжение 12 В. Специально разработанная для интенсивной разрядки, по заверениям производителя выдерживает 260 циклов 15 минутного 100% разряда.

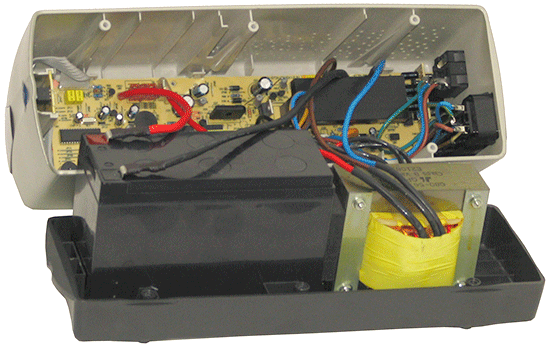

Замена батареи возможна силами пользователя. Процедура замены описана в инструкции. Из инструмента для этого понадобится только крестовая отвертка — выкрутить шесть шурупов снизу ИБП, поднять верхнюю крышку и АКБ легко заменяется.

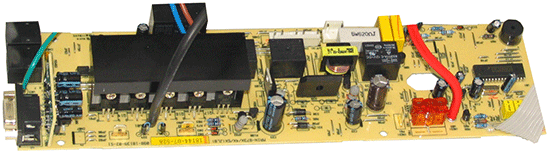

Вся электроника, включая инвертор, расположена на одной односторонней печатной плате, находящейся в верхней части корпуса ИБП. Сама плата и монтаж элементов на ней, на первый взгляд, выполнены качественно, подписано соответствие элементов принципиальной схеме.

На плате расположен постоянно запитанный вторичный импульсный источник питания 14 В, который питает систему заряда и управляющий процессор. При работе он не издает никаких звуков. Инвертер на четырех транзисторах IRF-3205 формирует двухступенчатую аппроксимацию синуса. Вид и качество формируемого сигнала хорошо видно на осциллограмме. Мощность, потребляемая инвертором при работе от батареи, без внешней нагрузки составляет 13 Вт.

Транзисторы расположены на двух радиаторах общей площадью 100 кв.см. Впрочем, говорить стоит не о площади, а, скорее, о массе радиатора, который является массивным бруском металла.

Каждый транзистор имеет мощность 200 Вт и диапазон рабочих температур до 175° Цельсия. При работе на нагрузку в 80% от максимальной, температура транзисторов составила 53°, а обмоток трансформатора 71 ° Цельсия. Блок регулировки выходного напряжения (AVR) выполнен по автотрансформаторной схеме. Коэффициент трансформации 1.17. Коммутацию обмоток осуществляет реле, максимальный коммутируемый ток которого составляет 8 А при напряжении 250 В, что в данном случае позволяет подключать нагрузку с максимальной пиковой мощностью до 2000 ВА. Защитой от перенапряжения питающей сети "занимается" некий пассивный элемент. Его задача — "срезать" пиковые выбросы напряжения. Защита по линии RJ-45 выполнена только для одной центральной пары. Использовать эту пару гнезд для Ethernet нельзя, соединены только две центральные пары.

Тестирование

Тестируемый ИБП оснащен системой AVR — автоматическим регулятором напряжения, иногда называемого стабилизатором, который позволяет корректировать (повышать или понижать) входное напряжение, получаемое из электросети, не переходя на питание от батареи. Реализация данного модуля отличается в зависимости от модели и производителя, в данном случае AVR имеет одну понижающую ступень (для нормализации повышенного напряжения) и одну повышающую ступень (для нормализации пониженного напряжения питающей сети). Гистерезис AVR 5-6В. Нижеприведенный график иллюстрирует работу AVR.

При выходе напряжения в питающей сети за диапазон 170-285 В ИБП переходит на аккумуляторное питание, оповещая об этом пользователя посредством звукового сигнала. Звуковой сигнал достаточно высокой тональности (звук раздражения не вызывает), периодичностью раз в 4 секунды. Работу ИБП с батареей, разряженной до критического уровня, сопровождает сигнал периодичностью в 1 секунду. По результатам измерений, работу системы AVR считаем неудовлетворительной. Возможна ситуация, когда при номинальном входном напряжении с допуском в 5%, напряжение на выходе превышает номинал на 15%. Это может привести к выходу из строя подключенного оборудования. Заявленную в документации работу без перехода на батарею при 165 В входного напряжения ИБП не обеспечивает. Время перехода на батарею и срабатывание AVR определялось по осциллограмме. Переход на батарейное питание занял 6 мс.

Переключение обмоток автотрансформатора произошло за 4 мс. На обеих осциллограммах виден явный дребезг контактов реле.

ИБП был протестирован на время работы от батарей при различном уровне нагрузки. Синтетические тесты проводились на нагрузке из резисторов в 40%, 50%, 60%, 80% и 100% от номинала ИБП. Выходное напряжение измерялось цифровым мультиметром UT60E.

Как видим, во всем диапазоне нагрузок ИБП укладывается в ГОСТ-13109-97 и выдает стандартные для Европы 230 В. Жаль, что ИБП не был адаптирован для российского стандарта 220 В. При полной нагрузке практически сразу срабатывал сигнал разряда батареи, а время работы ИБП составило всего 40 сек. Налицо явное завышение мощности ИБП, на что косвенно указывает и значение 650 ВА. Стоит отметить, что номинал нагрузочных резисторов был рассчитан на 220 В, при 230 В есть небольшой перегруз. Рекомендуемая по результатам тестов мощность нагрузки ИБП составляет 350 Вт.

На диаграмме слева направо:

 INET-SiS — Конфигурация со встроенным в материнскую плату видеоадаптером. Запущен Internet Explorer на главной странице сайта iXBT.com, Outlook Express проверял почту каждую минуту. Данная конфигурация имитирует простую офисную работу.

 INET — Запущен Internet Explorer на главной странице сайта iXBT.com, Outlook Express проверял почту каждую минуту. Данная конфигурация имитирует простую офисную работу.

 DIVX — Воспроизведение с жесткого диска HD фильма Шрек (1280x720x24 1700kbps битрейт видео, AC3 дорожка 384 kbps). Загрузка процессора 17-25%.

 3DM5 — Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024x768 в режиме GT1, что должно имитировать работу современной игрушки.

 3DM5-PFC — Конфигурация с блоком питания мощностью 550Вт, активный PFC, автовольтаж 127-230В. Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024x768 в режиме GT1, что должно имитировать работу современной игрушки.

Параметры зарядки АКБ являются одним из важнейших факторов, влияющих на срок службы батареи, а, следовательно, и самого ИБП. Несмотря на легкость замены батареи, эта операция для обычного пользователя — причина обращения в сервисный центр. Для применяемой в ИБП батареиCSB HR 1234 F2 производителем рекомендован зарядный ток от 0.1 до 0.05 емкости, что составляет 900-450 mА. Учитывая важность режима зарядки батареи, было сделано два теста. В первом (жёлтая линия) ИБП был разряжен на нагрузку в 100% (400 Вт) до автовыключения, во втором (красная линия) после разряда на нагрузку в 50% (200 Вт), ИБП последовательно разряжался на меньшую нагрузку до полного разряда батареи.

Восстановление заряда после интенсивного разряда заняло 11 часов. Полная зарядка батареи потребовала более суток, ток заряда в начале составил 350 mA. В течение 11 часов ток заряда составлял 320 mA. Еще 13 часов потребовалось для достижения зарядного тока в 40 mA и напряжения 13,67 В. По истечении двух суток с начала зарядки подпитывающий ток составил 12 mA, при напряжении 13,72 В. По результатам измерений, работа схемы зарядки признана удовлетворительной. К недостаткам следует отнести маленький зарядный ток и заниженное конечное напряжение заряда. Это приводит к длительному ожиданию готовности ИБП после глубокого разряда, и к неполному использованию емкости батареи. В плюсе имеем некоторое увеличение срока службы батареи.

Для проверки системы "холодного старта" ИБП был подключен к нагрузке без подключения к сети. ИБП включился при полной номинальной нагрузке.

Для проверки интерфейса связи с PC, ИБП был подключен к порту RS-232c прилагаемым кабелем. ИБП определился в системе как UPS SC2, драйвер для него был установлен с прилагаемого диска вместе с ПО UPSMON for Windows. Все функции и возможности ПО описаны в отдельной статье.

Вывод

Тестируемое устройство является типичным представителем бытовых ИБП начального уровня. Имея характеристики средние для своего класса, ИБП, к сожалению, не адаптирован под Российские стандарты. Может быть рекомендован для подключения подобного "не адаптированного" оборудования, которое хорошо переносит перенапряжение до 255 В, но не работает при падении напряжения ниже 205 В. Надеемся, производитель учтет отмеченные в статье недостатки при разработке ИБП, поставляемых на российский рынок.

Достоинства:

• Стабильность выходного напряжения при работе от батареи.
• Высокая нагрузочная способность, до 80% от номинала.
• Качественное программное обеспечение в комплекте.

Недостатки:

• Повышенное, "европейское" выходное напряжение при работе от батареи.
• Очень высокое (до 254 В) напряжение при работе AVR.
• Не оптимально работающая схема зарядки батареи.
• Коммуникация посредством последовательного порта RS-232.

P.S. Через две недели после завершения тестирования, техническая поддержка прислала драйвер ИБП, устраняющий ошибку определения оборудования. По причине отсутствия ИБП протестировать драйвер мы не можем, желающие могут сделать это самостоятельно.
